KIT comprobador de válvulas

placa principal comprobador de válvulas

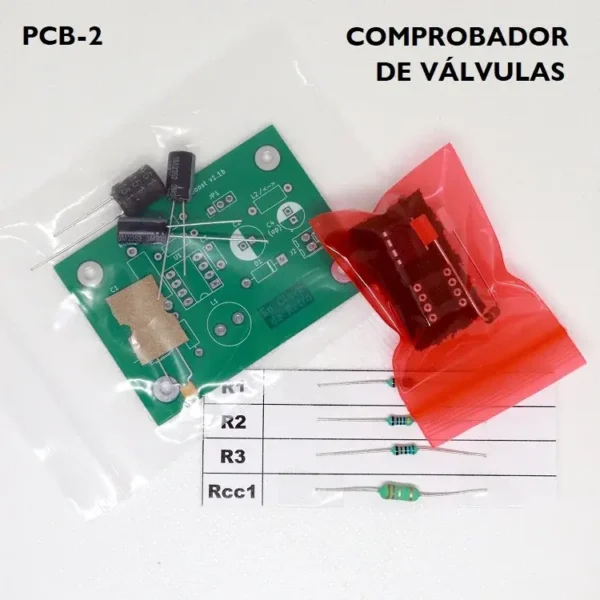

placa boost comprobador de válvulas
PCB de filamentos comprobador de válvulas

KIT comprobador de válvulas

  • Diseñado por «En Clave de Retro» (YouTube)
  • Tester de baja tensión y sencillo montaje
  • Prueba de emisión, cortos, fugas y gas
  • Incluye kit + Manual de montaje y utilización
SKU: AC-34

32,0048,00 IVA inc.

Limpiar
Ver carrito

Descripción

Descripción

Con este kit podrás montar tu propio comprobador de emisión para válvulas de vacío. Es uno de los tipos de testers más sencillos, pero también es muy didáctico y fácil de construir.

Al contrario que los comprobadoresclásicos (EICO 625, Heathkit IT-21, Tripplet 3114, etc.), este kit funciona sin alta tensión. Así que es un proyecto apto para cualquier aficionado, incluso para quienes no desean trabajar con tensiones peligrosas.

Al igual que con los tester de emisión clásicos, podrás comprobar la presencia de cortocircuitos y fugas entre los electrodos. Sin embargo conviene tener en cuenta que los cortocircuitos que se den únicamente a alta tensión no podrán ser detectados por este tester.

Este kit también ofrece la posibilidad de comprobar la calidad del vacío del interior de la válvula, por medio de un sencillo circuito que detecta corriente saliente por la rejilla de control.

No necesitas un panel analógico para las lecturas; un simple multímetro digital capaz de medir corriente continua de al menos 0,1 mA es suficiente. Esto permite ahorrar costes.

El kit incluye los PCBs y los componentes necesarios para montarlos, así como los LED, y un manual impreso de 10 páginas. Los condensadores, resistencias, inductores, zócalos, circuitos integrados, etc., son originales y de alta calidad. El resto de los componentes necesarios para construir el tester (conmutadores, pulsadores, conectores para el chasis, el propio chasis, etc.) no están incluidos. De esta forma podrás montar el comprobador de válvulas a tu gusto.

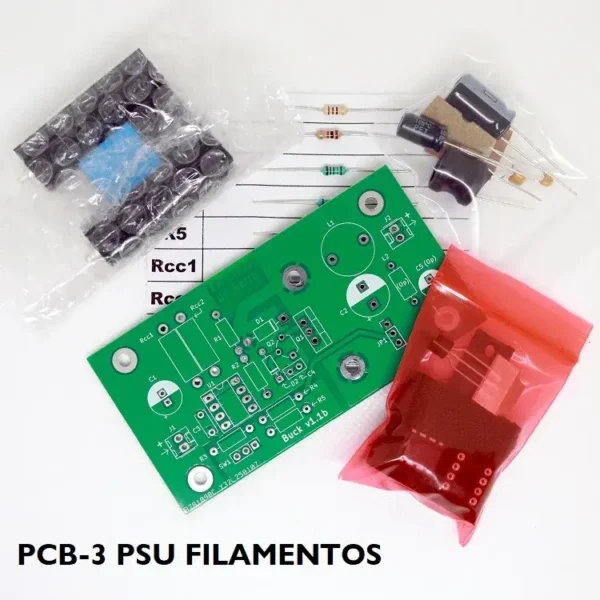

El kit completo incluye una placa para alimentar los filamentos de las válvulas. La tensión de salida de esta placa se puede configurar cambiando el valor de una resistencia, por lo que se pueden alimentar válvulas de 4V, 5V o 6,3V sin mayor problema.

Este kit está diseñado por el técnico y Youtuber «En Clave de Retro». En este enlace podéis ver la lista de reproducción sobre todos los videos de este proyecto.



Alimentación de las placas

Todas las placas del kit se alimentan a 12VDC. El consumo de las dos placas del kit básico es muy bajo por lo que sirve cualquier adaptador de 12V. La PCB de alimentación de filamentos (kit completo) esta diseñada para entregar un máximo de 10W, con lo que una fuente de 12V de 2A es mas que suficiente para alimentar todo el conjunto. En el mercado existen alimentadores de 12V realmente económicos por lo que esto no debería ser un gran sobrecoste.



Nota importante

Este comprobador es un diseño minimalista. Con este tester no podrás medir la transconductancia, emparejar válvulas o detectar cortocircuitos que se produzcan únicamente bajo condiciones de alta tensión; tampoco podrás probar “ojos mágicos”, válvulas de gas, de cátodo frío, etc.

Aunque el circuito ha sido cuidadosamente probado, no se trata de un equipo de laboratorio por lo que el creador no se responsabiliza de la exactitud de los resultados. Es un proyecto para aficionados, que puede ser de gran utilidad, pero que va dirigido a usuarios con espíritu práctico e interés por la electrónica. Este diseño es una propuesta personal de su creador y el kit es una forma de construir el tester más rápidamente.

Aunque este circuito no usa alta tensión y su construcción es sencilla, si decides construirlo lo haces bajo tu propia responsabilidad y asumiendo que tienes los conocimientos necesarios. El manual pretende ser una completa guía para construirlo y utilizarlo, por lo que si tienes cualquier problema en el montaje, en este manual tienes la información necesaria para solucionarlo. Ni el  creador del teser ni Arteaudio se pueden hacer responsables de la supervisión en el montaje o resolución de averías.



Método y costes de envío

Los gastos de envío para este kit son de 4,50€. Este kit lo envía directamente el creador desde su ubicación, por lo que los gastos de envío son independientes del resto de productos comprados en la tienda. Es decir, si se compra este kit + alguna válvula de la tienda, se cargarán los dos gastos de envío ya que se envían desde diferentes ubicaciones.

1 valoración en KIT comprobador de válvulas

  1. 4 de 5

    Ramón Talón Fábregas (propietario verificado)
